توضیحات:
این کارتریج 2 حالته و 2 حالته که با شیر برقی کار می‌کند، یک شیر جهتی با عملکرد مستقیم است. شیر در دو پیکربندی معمولی باز یا بسته در دسترس است. این شیر به دلیل ساخت سبک پاپت دارای نشتی بسیار کم است.
مجموعه لوله برقی دارای درجه خستگی برای سرویس 5000 psi (350 bar) است.
این شیر مستقیماً فعال می شود و برای کار به حداقل فشار هیدرولیک نیاز ندارد.
این کارتریج چندین گزینه برای بازگرداندن دستی دارد، از جمله عدم استفاده از دستی. بخش CONFIGURATION را ببینید. لطفاً توجه داشته باشید: عملکرد لغو دستی با کویل های هوازده سازگار نیست.
این شیر برای کاربردهای نگهداری بار در هنگام استفاده از گزینه Normally Closed مناسب است. در صورت قطع برق، شیر بهار بسته می شود.
کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.
سوپاپ ها نرخ نشت بسیار پایینی را نشان می دهند. کمتر از 10 قطره در دقیقه @ 5000 psi (0.7 سی سی در دقیقه @ 350 بار).
در مدلهای مجهز به کنترل D یا L، مکانیسم بازدارنده در نادیده گرفتن دستی برای فعال کردن موقت در نظر گرفته شده است. مجموعه های کنترل دستی D، L و T دارای طول عمر مکانیکی تقریباً 7000 چرخه هستند.
این شیر از طراحی آرمیچر مرطوب استفاده می کند. این بدان معناست که سیال عامل، آرمیچر را احاطه کرده و در معرض گرمای تولید شده توسط سیم پیچ قرار می گیرد. اگر سیم پیچ برای مدت طولانی انرژی داشته باشد، این می تواند عاملی باشد. برخی از مایعات، به ویژه مخلوط آب/گلیکول، در طول زمان در این دماها تجزیه می شوند و لاک هایی را تشکیل می دهند که بر عملکرد کارتریج تأثیر می گذارد.
طیف گسترده ای از گزینه های خاتمه و ولتاژ سیم پیچ، با و بدون حفاظت در برابر نوسانات در دسترس هستند. بخش CONFIGURATION را ببینید.
طراحی مغناطیسی منحصربه‌فرد این شیر برقی منجر به یک شیر برقی با کارایی بالا می‌شود که نیروی محرکی اهرم بالایی را به ازای هر وات مصرف شده ایجاد می‌کند که منجر به تعویض مطمئن سوپاپ می‌شود.
کویل ها با سایر محصولات شیر برقی سری 1 Sun قابل تعویض هستند و می توان آنها را در هر جهت روی لوله نصب کرد.
گزینه های کانکتور سیم پیچ رتبه بندی تا IP69K را ارائه می دهند. برای جزئیات بیشتر به صفحات محصول کویل جداگانه مراجعه کنید. کویل ها و کیت های هوازدگی اضافی برای حفاظت کامل تر از محیط زیست در دسترس هستند.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
مشخصات:

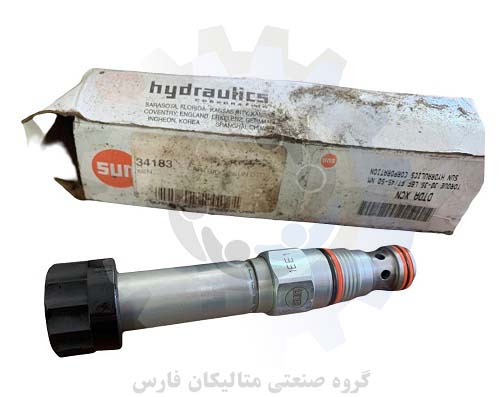

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DTDA XCN
ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DTDA XCN براساس کد فنی حفره T-13A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل DTDA XCN سایز 7/8 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل DTDA XCN سایز M20 می باشد.
این شیر کارتریج مدل DTDA XCN ظرفیت 10 گالن بر دقیقه می باشد.
همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
وزن کلی شیر کارتر
