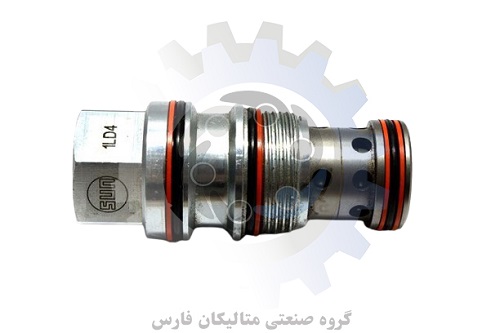

ویژگی های فنی شیر سان هیدرولیک مدل COHA-XAN
شیر کارتریج هیدرولیک sun مدل COHA-XAN یک کارتریج چک بسته با بایاس فنری است که دارای نسبت پیلوت 1.8:1 است. شیر سان هیدرولیک جریان را از پورت 1 به پورت 2 می دهد و جریان معکوس را مسدود می کند. فشار در پورت پیلوت با فشار در پورت 1 در نسبت 1.8:1 مخالف است. این شیر بیشتر در مدارهای بازسازی استفاده می شود.
گروه صنعتی متالیکان فارس با هدف بهبود صنعت ایران تأسیس شده و در زمینه تأمین، تعمیر و تجهیز لوازم هیدرولیک و پنوماتیک فعالیت می‌کند.
• نسبت اسمی پیلوت 1.8:1 است. این بدان معناست که فشار 1000 psi (70 بار) در درگاه پیلوت، یک شیر را در برابر فشار 1800 psi (125 بار) در پورت 1 می‌بندد. هرگونه پوسیدگی یا کاهش فشار پایلوت می‌تواند به شیر اجازه باز شدن را بدهد، حتی اگر این یک زوال یا از دست دادن لحظه ای است.
• فشار در ناحیه پورت 2 مستقیماً با فشار پیلوت مخالف است.
• جریان معکوس در شیر از پورت 2 تا پورت 1 تحت هیچ شرایطی امکان پذیر نیست.
• فشارشکن sun hydraulic با فشارهای مساوی در تمام پورت ها شیر بسته است.
• در ابتدا CO*A ها سیل کیت مثبت روی پیستون های پیلوت نداشتند و CO*B ها داشتند. در حال حاضر CO*A به طور مثبت سیل کیت شده و 2 سوپاپ از نظر مکانیکی یکسان هستند. CO*Aها به راحتی در دسترس هستند و هزینه کمتری دارند.
• شیرهای کارتریج ولو برند sun hydraulic مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP یا /LH شناسایی می شوند
• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل COHA-XAN
- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل COHA-XAN براساس کد فنی حفره T17A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 – 160 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدلCOHA-XAN سایز 1 1/4 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل COHA-XAN سایز M36 می باشد
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
- این شیر کارتریج مدل COHA-XAN ظرفیت 80 گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 1.8:1 می باشد.
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.
7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/4 اینچ می باشد.
